欧美夜夜骑,青草视频在线观看完整版,久久精品99无色码中文字幕,欧美日韩一区二区在线观看视频,欧美中文字幕在线视频,www.99精品

心臟支架、鎳鈦合金支架噴砂機
心臟支架、鎳鈦合金支架專用噴砂工藝

　　吉川機械從事噴砂設備研發(fā)、設計、銷售、服務已經(jīng)20多年，行業(yè)一直處于領先位置。在醫(yī)療行業(yè)提供了多種各類醫(yī)療產(chǎn)品噴砂設備，比如：強生醫(yī)療、巴奧米特、新華醫(yī)療、飛渡醫(yī)療、史賽克、魚躍醫(yī)療等。

　　吉川機械研發(fā)設計的JCK系列精密微型噴砂機 專業(yè)處理心臟瓣膜鎳鈦支架上的氧化層，從支架上去除氧化層有手動和自動兩種噴砂系統(tǒng)，處理過程中不會損傷支架本身，不會改變尺寸和形狀，去除氧化層效率可達百分之百，處理后支架表面一致，無顏色誤差，去氧化層效率快，約30秒能處理好一個支架。

　　經(jīng)過吉川公司工藝工程師測試，用氧化鋁砂進行定向的噴砂處理可以去除氧化層，平滑表面缺陷并改善外圍支架的表面質(zhì)量。支架的受損區(qū)域很脆，但基礎材料鎳鈦諾卻具有延展性。氧化鋁噴砂磨料使用去氧化層，并且對韌性基體的侵蝕最小，從而在支架撐桿的整個長度上形成均勻的表面光潔度。

　　市場最新的支架設計和醫(yī)療植入物要求更大的邊緣倒圓角。圓形邊緣降低了被植入物卡住，其他風險的可能性。氧化鋁微噴丸的半徑為5-15 m，但新的幾何尺寸指定為接近25 m。該半徑可以通過三種途徑實現(xiàn)：延長噴砂周期，使用更大尺寸的氧化鋁或完全使用其他磨料。通過測試，我們了解到更長的噴砂周期可以去除更多的團塊，而較大尺寸的氧化鋁會產(chǎn)生過于粗糙而無法拋光的表面。畢竟，氧化鋁顆粒的形狀為塊狀，邊緣稍尖。這給了我們一個可行的選擇：嘗試使用其他類型的磨料。為了克服這一障礙，我們測試了幾種類型的介質(zhì)，發(fā)現(xiàn)用玻璃珠噴砂可以在拐角處形成所需的半徑（最大30 m），而不會除去設備的額外質(zhì)量。結(jié)果是氧化鋁的質(zhì)量提高了十倍。經(jīng)過吉川公司工藝工程師的測試事實說明了結(jié)果的差異。用氧化鋁噴砂處理過的樣品的半徑僅為8-13 m，而用玻璃珠噴砂處理過的樣品的半徑為24-30 m。

　　經(jīng)過吉川公司工藝工程師最終測試事實證明，最好的心臟支架噴砂工藝需要用氧化鋁砂粗噴砂、再用玻璃珠微噴砂是目前最好的一種噴砂工藝方式。

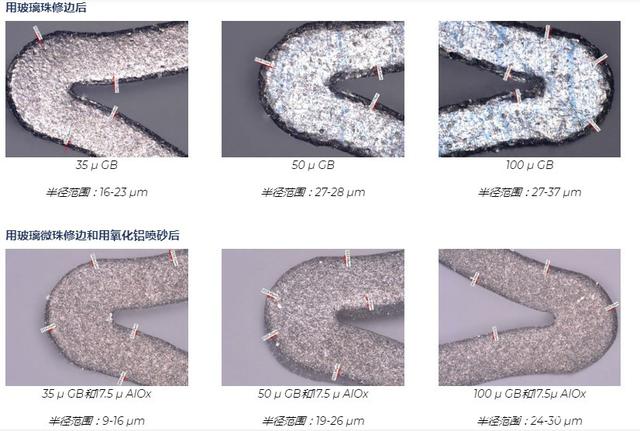

　　經(jīng)過粗噴、微噴的產(chǎn)品外徑和內(nèi)徑轉(zhuǎn)角處的半徑可以實現(xiàn)，而所需的附加材料去除最少。半徑的大小可以有效地控制，因為它是基于圓形磨料，玻璃珠的大小和速度的。可以控制具有附加半徑的支架區(qū)域。通過機械加工表面，有助于保持支架的疲勞壽命。玻璃珠磨料通常用于必須保持嚴格公差的噴丸處理應用中。玻璃珠對支架表面進行噴丸處理，不會去除任何材料或數(shù)量可忽略不計的材料。如下所示，玻璃珠的尺寸很重要。玻璃珠的尺寸越大；邊緣越圓。玻璃珠有35 ，50 和100 兩種。讓我們看一下使用每種尺寸的樣本測試的結(jié)果。此處顯示的未噴砂的支架表面（500x）邊緣鋒利，并受到制造損壞。半徑范圍僅為3-8 m。為什么用兩種磨料處理比單獨用氧化鋁處理好？

　　玻璃珠無法消除制造過程中產(chǎn)生的浮渣，回彈和其他損壞；只有氧化鋁可以。氧化鋁不能產(chǎn)生真正的圓形邊緣。但是，它確實可以提供電拋光所需的理想表面光潔度。一個不能替代另一個。通過使用多步驟過程，植入物表面可以使用經(jīng)過驗證的相同設備獲得兩全其美的效果。在該過程中添加第二種研磨劑聽起來可能需要更多的勞動力，但實際上比其他修邊過程更有效。例如，電拋光可以產(chǎn)生較大的半徑，但它也會從整個零件中去除過多的材料，而不僅僅是角部，從而損害了支架的疲勞壽命。

吉川公司心臟支架噴砂工藝流程如下：

1、使用氧化鋁進行粗噴

2、使用玻璃砂進行微噴

3、噴砂的壓力、距離可以調(diào)整

4、設備的選型有手動、自動兩種

歡迎意向者或者心臟支架行業(yè)人士指點交流
